ANAFI UKR – Teknisk specifikation

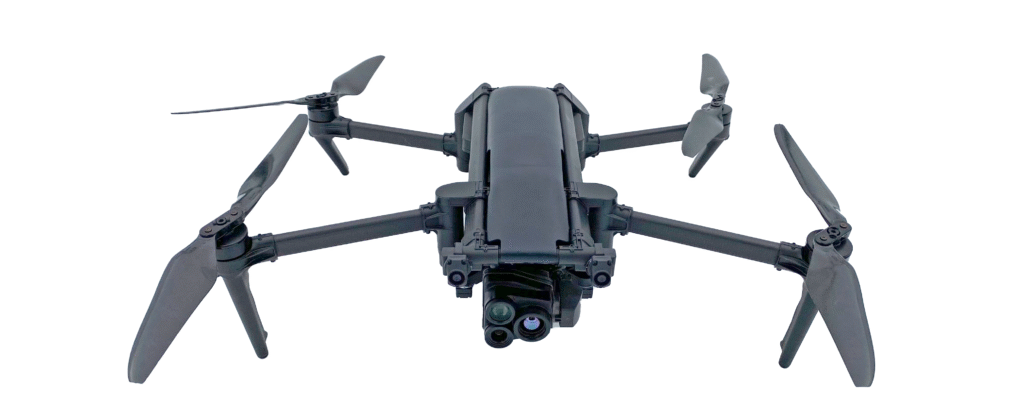

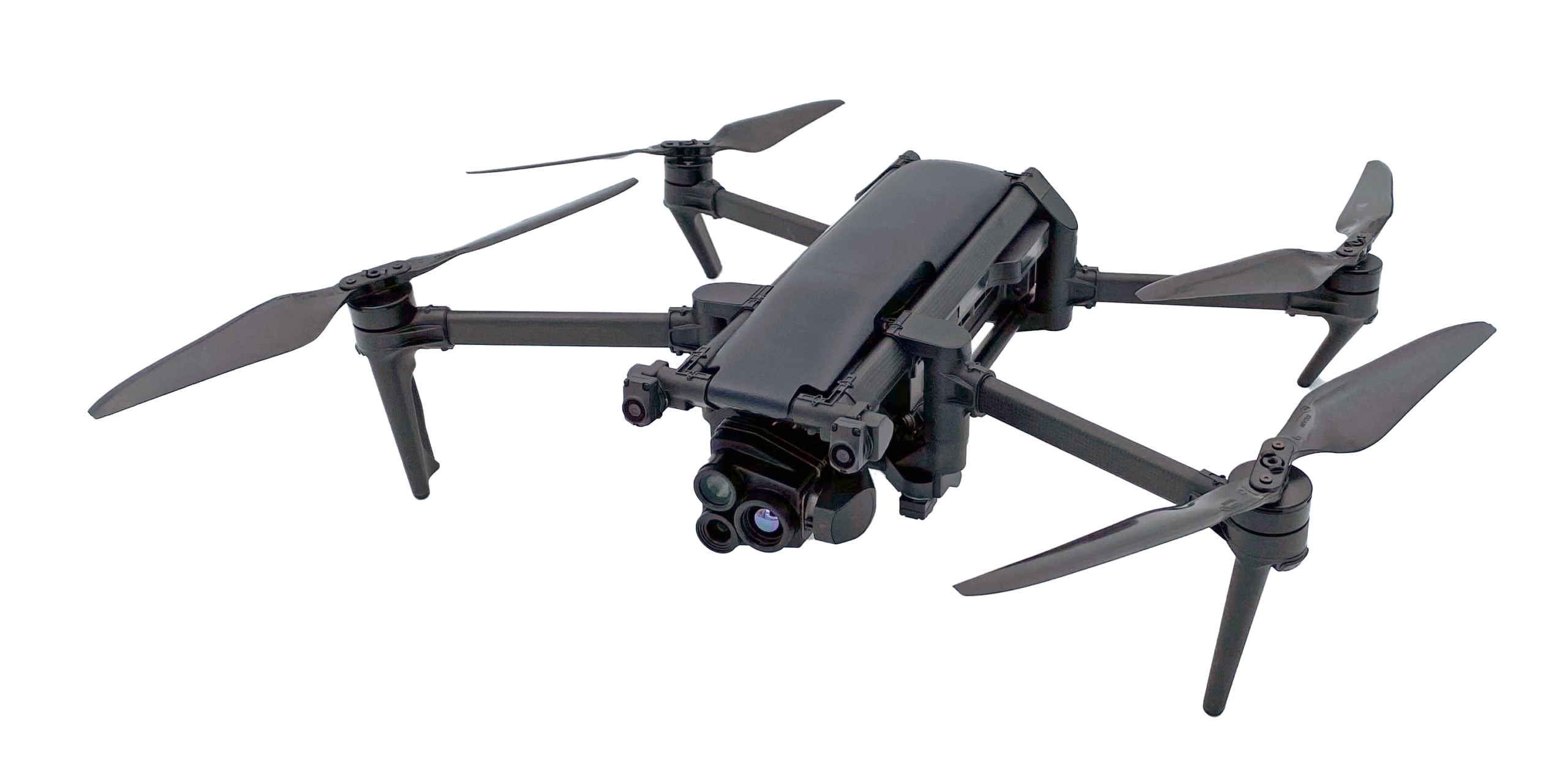

        DRÖNARE

• Storlek infälld: 245 x 160 x 116 mm
• Storlek utfälld: 350 x 665 x 116 mm
• Vikt: 1024 g
• Max take-off vikt (MTOM): 1450 g
• Max sändningsräckvidd med Skycontroller UKR:
  – MARS Radio: 40 km
  – LoRa: 40 km
• Max flygtid: 38 min vid 6 m/s flyghastighet
• Max flygdistans: 23.1 km vid 10 m/s flyghastighet
• Max horisontal flyghastighet: 17 m/s
• Max horisontal grundhastighet: 29.6 m/s
• Max uppstigningshastighet: 8 m/s
• Max nedstigningshastighet: 8 m/s
• Max vindtålighet: •
  Under flygning: 15 m/s
  Under start och landning: 15 m/s
• Max propellervarvtal: 8,500 rpm
• Ljudnivå på 1 m: 77 dBA
• Service ceiling: 5,000 m ovan MSL (Mean Sea Level)
• Drifttemperatur: -36 °C till +50 °C
• Ingen starttemperaturbegränsning om batteriet hålls mellan -20 °C och +50 °C
• IP53: resistent mot regn och damm
• Maximal statisk dragkraft: 27 N
• Förhållande mellan dragkraft och vikt: 2.9
• Ingen NFZ (No-Fly Zones) begränsning
• Startar / landar i handen på operatören
• Full kapacitet i GNSS-nekade flygförhållanden
• Inomhusflygning
• Anslutningar och lagring
  – USB-C port
  – MicroSD kortläsare
  – 512 GB internt minne
• Igångsättningstid: < 2 min

SENSORER

• Satellitnavigation:
  – GPS
  – GLONASS
  – Galileo
  – BeiDou
• Barometer
• Magnetometer
• Front kameror och stereo kameror samt vertikal avståndsgivare
• 4 tröghetsmätningsenheter. Varje IMU inkluderar:
  – 3-axel accelerometer
  – 3-axel gyroskop) (Flight IMU: ICM-40609-D)

CYBERSÄKERHET

• Ingen data delas utan användarens medgivande
• TAA & NDAA kompatibel
• Blue sUAS program godkänt
• Hantera din data privat mellan drönare och enhet eller dela anonym data på säkra europeiska servrar
• MicroSD kort AES-XTS kryptering med 512-bit nyckel
• Digitalt signerad firmware
• Överensstämmer med FIPS140-2

RADIOLÄNK

• MARS:
  – Över 1.5 GHz bandbredd spridd över 8 band 1.8 – 5 GHz (tillgängliga band beror på konfiguration)
  – TX & RX differentierade frekvenser
  – Skydd mot radiostörning med frekvenshoppning
  – Upplösning för direkt videoström: 1080p 30 fps
  – AES 256 kryptering: Paket och radio nivå
• LoRa:
  – Aktiveras när huvudlänken bryts
  – AES 128 och ChaCha20 kryptering
  – Frekvensband: EU – 863 till 870 MHz, US – 902 till 928 MHz

EO BILDKEDJA

• 2 sensorer: 1/2.4”
• Digital zoom: 35x
• Elektronisk slutarhastighet: 1/25 s till 1/10,000 s
• ISO område: 100 – 12,800
• Videoupplösning: 4K (2160p) / FHD (1080p)
• Videoformat: MP4 (H.264 & H.265)
• Fotoupplösningar: 21MP, 4K – 24, 25, 30 fs, 1080 -50, 60 fs
  – Wide: 84° HFOV
  – Rectilinear: upp till 75.2° HFOV
• Fotoformat: JPEG, DNG (Digital Negative raw)

IR BILDKEDJA

• Sensor: FLIR BOSON
• Upplösning: 640 x 512 px
• Temperaturområde: -40 °C till +250 °C
• Termisk känslighet: <60 mK
• Uppmätt IR våglängdsområde: 8 till 14 mikrometer
• Fotoformat: JPEG, PNG
• Videoformat: MP4 (H.264 / H.265)
• Videoinspelning upplösning: UHD, 8.6 fps

BILDSTABILISERING

• 3-kamera IR/EO stabiliserad gimbal:
  – Hybrid: 3-axel
  – Mekanisk: 3-axel
  – Elektronisk (EIS): 3-axel
• Kontrollerbar gimbal lutningsområde: -90° till +90°

STANDARD SMART BATTERI

• Storlek: 136 x 73 x 46 mm
• Vikt: 354 g
• Typ: Högdensitet LiPo (227 Wh/kg)
• Kapacitet: 6,800 mAh
• Spänning (nominell): 11.55 V (3 x 3.85 V cells)
• Laddningsport: USB-C
• Fullt laddad på 2 tim 30 min med USB-PD (Power Delivery) laddaren inkluderad i satsen
• Max laddningseffekt: 45 W

BÄRVÄSKA

• Storlek: 405 x 503 x 192 mm
• Vikt: 6659 g

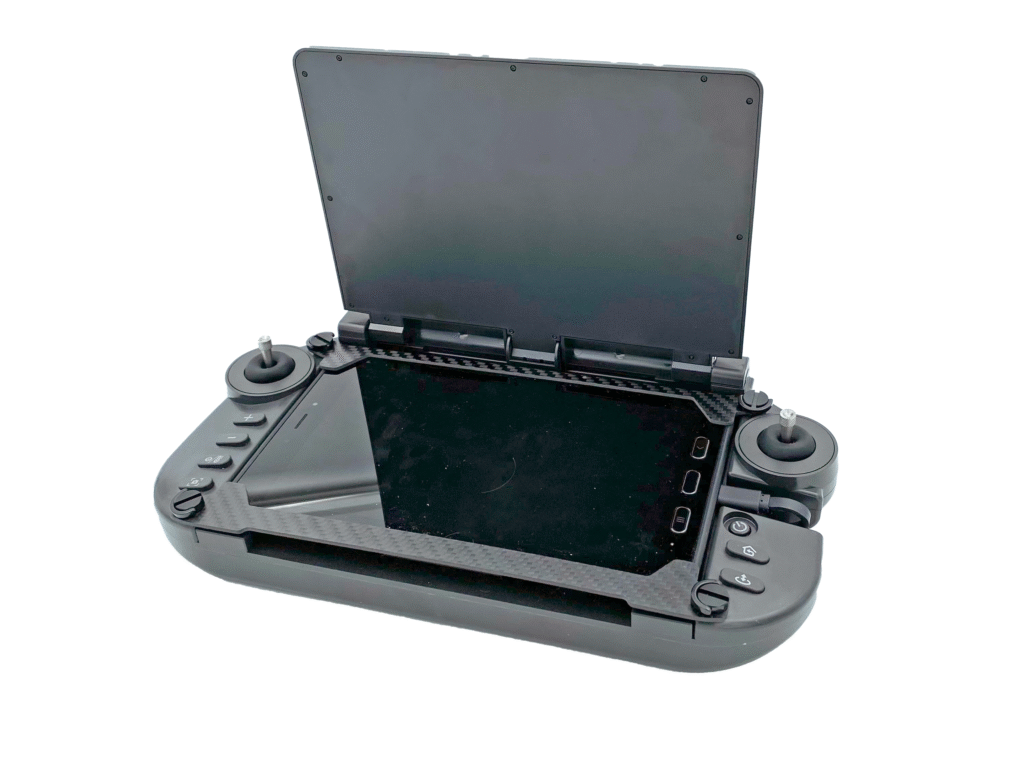

MARKKONTROLLSTATION – PARROT SKYCONTROLLER UKR

• Storlek infälld: 171 x 302 x 77 mm
• Storlek utfälld: 171 x 302 x 215 mm
• Vikt: 1765 g
• Batterikapacitet: 10,000 mAh
• Batterispänning (nominell): 7.2 V
• Batteriladdningstid: 2 tim (2 tim 30 min med surfplatta)
• Batteritid: 4 h 30 min
• Anslutningar:
  – USB-C port
  – USB-A port
  – Ethernet
  – HDMI
• IP53: resistent mot regn och damm
• Drifttemperatur: -36 °C till +50 °C
